Ваш ведущий поставщик устройств быстрого отключения



ZJBENY — надежный производитель защитных компонентов для фотоэлектрических систем по всему миру. Благодаря нашему фокусу на разработке, производстве и маркетинге защиты постоянного тока от солнечной энергии, мы можем предложить решения для защиты от фотоэлектрических систем, создающие бренд.
В последние годы ZJBENY внимательно инвестировала ресурсы в исследования продуктов, связанных с электромобилями, последовательно производя другие типы продуктов, тем самым добившись широкой популярности на рынке по всему миру.

Почему выбрали нас?

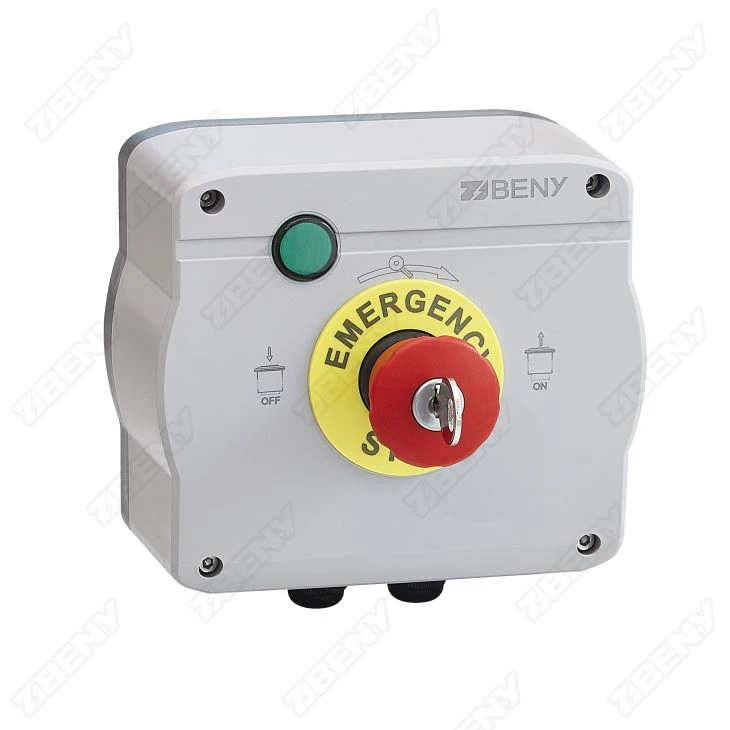

Module-Level Rapid Shutdown with Emergency Button Switch for Fire Safety UL Listed NEC2017 690.12 BFS-11

Богатый опыт

Наш более чем 30-летний опыт работы в электротехнической отрасли позволяет нам создавать компоненты постоянного тока для солнечных батарей, соответствующие новейшим стандартам постоянного тока. Обладая 30+ многолетним опытом в исследованиях и производстве продуктов защиты постоянным током, мы постоянно занимаемся зарядкой электромобилей.

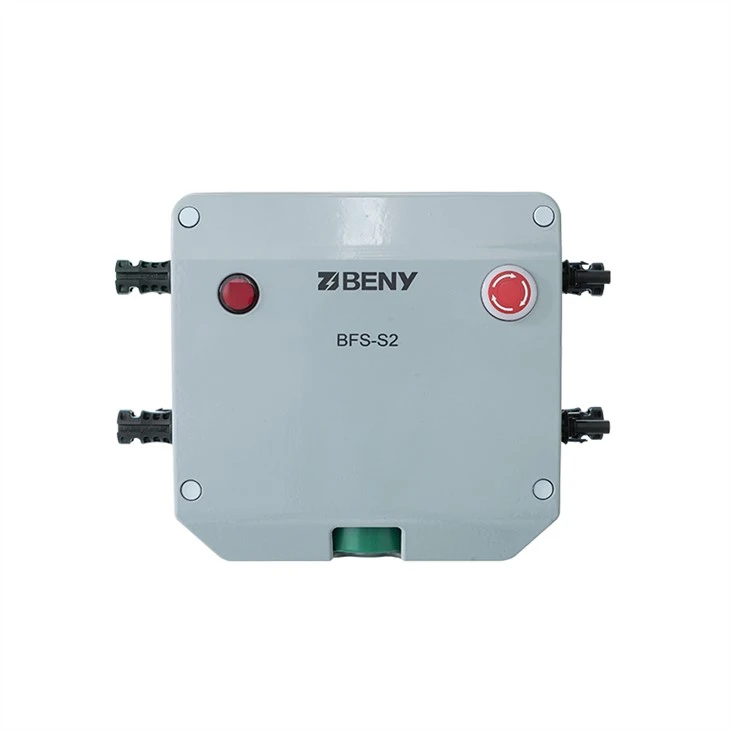

ZJBENY Firefighter Safety Switch BFS-S

Широкий рынок

ZJBENY внимательно инвестирует ресурсы в исследования продуктов, связанных с электромобилями, последовательно производя другие типы продуктов, тем самым добившись широкой популярности на рынке по всему миру.

Single-In Microinverter BYM500

Широкий ассортимент продукции

ZJBENY предлагает полный спектр продуктов для защиты от солнечных фотоэлектрических систем и зарядных устройств для различных солнечных фотоэлектрических систем, аккумуляторов и систем зарядки электромобилей. Наши основные линейки продукции: зарядное устройство для электромобилей, устройство быстрого отключения, микроинвертор, фотоэлектрический объединительный блок, разъединитель постоянного тока, автоматический выключатель постоянного тока, держатель предохранителя постоянного тока, контактор постоянного тока, компоненты переменного тока и т. д.

LifePO4 Energy Storage Battery Pack Wall-mounted

Ведущий сервис

Мы самостоятельно завершаем процессы НИОКР, производства, маркетинга, продаж и технической поддержки. Мы удовлетворяем ваши потребности благодаря нашей длительной гарантии, технической поддержке и другим дополнительным услугам.

Что такое устройство быстрого отключения?





Устройства быстрого отключения представляют собой тип силовой электроники на уровне модуля (MLPE) или микроинвертора, которые устанавливаются на задней стороне солнечных модулей. Они оснащены технологией, которая может отключать и снижать выходное напряжение во всей солнечной системе в соответствии с правилами быстрого отключения фотоэлектрических систем.



Особенности устройства быстрого отключения

Важная мера безопасности

В солнечную погоду, при правильной работе системы, панели несут живую электроэнергию. В большинстве ситуаций система безопасна, а ее панели имеют кабелепроводы, идущие друг к другу и к инвертору.

Некоторые чрезвычайные ситуации непредсказуемы

Некоторые кабелепроводы могут быть повреждены и подвергнуть воздействию электричества другие, находящиеся поблизости. Эта ситуация опасна для пожарных и других лиц, оказывающих первую помощь, которым необходим доступ к зоне вокруг системы.

Избегайте опасности

Специалисты по оказанию первой помощи могут быстро отключить питание в трубопроводах, получив безопасный доступ к зоне вокруг системы.

Типы устройств быстрого отключения
SUNSPEC MODULE-LEVEL RAPID SHUTDOWN DEVICE NEC2020 BFS-21

Быстрое отключение с помощью микроинверторов и оптимизаторов мощности

На данный момент большинство бытовых солнечных панелей оснащены микроинверторами или оптимизаторами мощности. В качестве силовой электроники на уровне модуля (MLPE) на месте солнечной панели работают как микроинверторы, так и оптимизаторы мощности, и они включают встроенные возможности быстрого отключения.

Solar Panel Rapid Shutdown Junction Box BFS-31

Быстрое отключение с помощью струнных инверторов

Если вы покупаете систему солнечных батарей, в которой используется струнный инвертор, вам также потребуется установить силовую электронику на уровне модуля (MLPE), чтобы соответствовать нормам NEC.
В этом плане у вас есть два варианта:
Подключите струнный инвертор к оптимизаторам мощности.
Подключите свой струнный инвертор к изделию MLPE, разработанному специально для быстрого отключения. Иногда это может быть более рентабельным, чем установка оптимизаторов мощности или микроинверторов.



Краткое руководство по установке быстрого отключения

(Не забудьте убедиться, что линия электропередачи отключена, и надеть изолированные СИЗ (средства индивидуальной защиты).)





1000V DC Combiner Box BHS-6-3

Решите, в каком месте установить свой RSD.

Вы можете установить RSD горизонтально или вертикально, в зависимости от ваших предпочтений.

DC Mini Circuit Breaker 1200V 50A UL Listed BB1-63

Убедитесь, что вы на связи

Когда вы будете готовы подключить вход и выход RSD, убедитесь, что проводник заземления оборудования (EGC) от массива подключен к инвертору. EGC должен соединить инвертор и массив, чтобы сработала защита инвертора от замыкания на землю.

1000V DC Combiner Box BHS-6-2

Найдите входные провода

Найдите входные провода на стороне RSD, помеченные как «Вход», и подключите их к фотоэлектрической батарее. Положительный конец фотоэлектрической батареи должен быть подключен к входному проводу +RSD, а отрицательный конец фотоэлектрической батареи должен быть подключен к входному проводу -RSD.

SOLAR DC STRING BOX BHS-2/2

Затем найдите выходные провода.

Подключите выходные провода RSD ко входам инвертора. Выходной провод +RSD должен быть подключен к положительной входной клемме постоянного тока, а выходной провод -RSD должен быть подключен к отрицательной входной клемме постоянного тока.

AC EV WALLBOX WITH T2S SOCKET

Установите источник питания 24 В.

Сначала разомкните выключатель переменного тока фотоэлектрической системы и фотоэлектрический выключатель, чтобы убедиться, что инвертор отключен от сети. Обратите внимание, что источник питания RSD должен быть подключен к 2-проводному линейному выходу инвертора 208 В или 3-проводному линейному выходу 240 В.

AC EV WALLBOX WITH T2S SOCKET

Для нескольких установок RSD

Просто повторите этапы подключения, чтобы подключить вторую цепь управления RSD ко второму выходному положению источника питания.

22KW SMART EV CHARGER WITH DLB FUNCTION AND PEN FAULT DETECTION

Не более 30 В постоянного тока

В пределах десятифутового периметра фотоэлектрической батареи напряжение постоянного тока должно быть снижено не более чем до 30 В постоянного тока, а мощность – до<240VA, within 30 seconds. This is to comply with NEC 690.12 rapid shutdown requirements.

22KW SMART EV CHARGER WITH DLB FUNCTION AND PEN FAULT DETECTION

Тестирование системы RSD

После установки фотоэлектрической системы проверьте систему RSD. Проверьте, не падает ли входное напряжение постоянного тока инвертора ниже 30 В постоянного тока в течение 30 секунд после отключения переменного тока. Если да, то установка RSD прошла успешно.

Советы по устройству быстрого отключения





Небезопасно

Если ваша система была установлена ​​до того, как было реализовано быстрое отключение, она не представляет риска для вас или здания. Однако стоит установить переключатель быстрого отключения в соответствии с местными правилами вашего штата. Не все инверторы поддерживают быстрое отключение, поэтому вам понадобится профессионал, который поможет вам в этом.



Посоветовали обратиться к профессионалу

Таким образом, вам не придется беспокоиться об изменении кодов вашего штата. Вы можете легко получить обновленную версию системы в соответствии с действующим кодексом безопасности фотоэлектрической системы. Это поможет вам пройти проверку без каких-либо затруднений.



Возможна установка самостоятельно

Если у вас есть для этого правильные рекомендации и подходящие инструменты. Если вы решите установить систему самостоятельно, убедитесь, что вы соблюдаете все правила вашего местного штата в отношении устройства быстрого отключения.





Сертификаты





Мы имеем знак UL1741, сертификат, выданный Underwriters Laboratories, наиболее важный для испытаний межсистемных соединений в США. ZJBENY также имеет сертификаты SAA, CB, CE, TUV, ISO, RoHS.

productcate-1-1



Связаться с нами

Если у вас есть какие-либо вопросы по поводу предложения или сотрудничества, напишите нам по адресу benyi@zjbeny.com или воспользуйтесь следующей формой запроса. Наш торговый представитель свяжется с вами в течение 24 часов. Благодарим Вас за интерес к нашей продукции.

ТЕЛ: +86-577-57177008
ФАКС: +86-577-57177007
Адрес: Changjiang Rd, Вэньчжоуский промышленный парк Дацяо, Юэцин, Вэньчжоу, Чжэцзян, Китай, 325603



Часто задаваемые вопросы

Вопрос: Каковы требования для быстрого отключения?

Ответ: Быстрое отключение является требованием Национального электротехнического кодекса (NEC) для контролируемых проводников в фотоэлектрических системах на зданиях или внутри них. Это требование было впервые введено в NEC 2014 года и было развито в более поздних версиях Кодекса.

Вопрос: Какова цель кнопки быстрого выключения?

Ответ: Быстрое отключение — это требование электробезопасности, установленное для систем солнечных батарей Национальным электротехническим кодексом (NEC). Проще говоря, это дает возможность быстро обесточить систему солнечных батарей на крыше.

Вопрос: Требуется ли быстрое отключение автономной солнечной энергии?

Ответ: Большинство электрических систем представляют собой нагрузки постоянного тока без подключения к сети. Но отсутствие сети не освобождает солнечную проводку от требований NEC в жилых помещениях, а это означает, что технически даже автономные солнечные батареи на крыше должны быть оснащены функцией быстрого отключения на уровне модуля.

Вопрос: Нужно ли мне быстрое выключение?

О: Быстрое отключение является требованием Национального электротехнического кодекса (NEC). Каждые три года NEC выпускает набор требований к безопасным электрическим системам. NEC не имеет федерального мандата, и каждый штат принимает кодекс в свое время и по своему усмотрению.

Вопрос: Что такое блок быстрого отключения?

Ответ: Быстрое отключение — это правило безопасности, установленное Национальным электротехническим кодексом (NEC), требующее, чтобы солнечные панели имели переключатели для отключения электричества, проходящего через вашу систему. Быстрое отключение снижает напряжение электрических проводников в проводах и кабелях, защищая ваш дом от быстрого возгорания.

Вопрос: Какая проблема решается быстрым отключением?

Ответ: Быстрое отключение обеспечивает установщикам солнечных батарей или пожарным безопасный способ остановить или снизить напряжение и ток фотоэлектрической батареи, что позволяет им работать безопасно и продуктивно, избегая при этом опасности поражения электрическим током.

Вопрос: Когда началось быстрое отключение?

Ответ: Быстрое отключение было впервые введено в Национальном электротехническом кодексе (NEC) 2014 года с целью предоставить пожарным простой метод обесточивания проводников постоянного тока солнечной системы, чтобы обеспечить безопасное состояние на крыше здания во время пожара. .

Вопрос: Что из перечисленного не допускается использовать в качестве устройства инициирования быстрого отключения?

О: Отключение службы НЕ допускается в качестве устройства, инициирующего быстрое завершение работы.

Вопрос: Какой код NEC для быстрого отключения?

A: Цепи фотоэлектрических систем, установленных на зданиях или внутри них, должны иметь функцию быстрого отключения для снижения опасности поражения электрическим током для аварийно-спасательных служб в соответствии со статьями 690.12(A)–(D).

Вопрос: Что произойдет, если солнечная сеть отключится?

Ответ: Инвертор подключается к интеллектуальному счетчику, который записывает количество потребляемой вами энергии, а также избыточную солнечную энергию, которая отправляется обратно в коммунальную сеть. Так что, если сеть отключится, то же самое произойдет и с вашими солнечными панелями.

Вопрос: Какова цель устройств автоматического отключения?

Ответ: Автоматическое безопасное отключение не только повышает энергоэффективность, но также может значительно снизить риск опасности. При очень ограниченном оборудовании можно реализовать интеллектуальное отключение, чтобы избежать несчастных случаев.

Вопрос: Какова функция устройства быстрого отключения?

Ответ: Быстрое отключение — это требование электробезопасности, установленное для систем солнечных батарей Национальным электротехническим кодексом (NEC). Проще говоря, это дает возможность быстро обесточить систему солнечных батарей на крыше.

Вопрос: Что такое быстрое отключение фотоэлектрических систем?

Ответ: Быстрое отключение — это возможность снизить напряжение и ток в фотоэлектрической системе до безопасного уровня в течение 10 секунд после подачи команды на выключение. NEC определяет две зоны для быстрого отключения: зону 1 и зону 2. Зона 1 охватывает фотоэлектрическую батарею и проводники в пределах 1 фута от батареи.

Вопрос: Что делает распределительная коробка на солнечной панели?

Ответ: Распределительные коробки солнечных панелей являются жизненно важными компонентами любой солнечной энергетической системы, обеспечивая необходимые соединения для солнечных панелей и других компонентов вашей системы. Они также обеспечивают важные меры безопасности для защиты вашего дома или бизнеса от таких опасностей, как поражение электрическим током.

Вопрос: Какие существуют типы распределительных коробок для солнечных батарей?

Ответ: Существует два основных типа распределительных коробок для солнечных батарей: герметичные и герметичные. Обычная распределительная коробка герметизирована силиконовым уплотнительным кольцом, а клеевая распределительная коробка заполнена двухкомпонентным силиконом, чтобы предотвратить старение на открытом воздухе, большинство из них теперь заполнены клеевой распределительной коробкой.

Вопрос: Что представляет собой маленькая коробочка на задней стороне солнечной панели?

Ответ: Распределительная коробка в задней части солнечной панели является ключевым интерфейсом для вывода электричества наружу. Если вода или пыль попадет в корпус распределительной коробки, внутренние байпасные диоды могут закоротиться и перегореть.

Вопрос: Действительно ли мне нужна распределительная коробка?

О: Везде, где у вас есть электрическое соединение, оно должно быть закрыто и защищено. Везде, где провода соединены вместе, вам понадобится распределительная коробка. Строительные нормы и правила требуют такой защиты, поскольку контакт между проводами может вызвать искру. Это опасно.

Вопрос: Зачем вам нужна распределительная коробка?

Ответ: Распределительная коробка — это электрический корпус, в котором находится одно или несколько проводных соединений. Коробка защищает соединения, которые обычно содержат уязвимые места, такие как места сращивания проводов, от условий окружающей среды и случайного контакта.

Вопрос: В чем разница между аварийной остановкой и аварийным выключением?

Ответ: В случае аварийной остановки опасные движения прекращаются. В случае аварийного отключения питание системы отключается, что является необходимым условием опасности поражения электрическим током (поражение электрическим током).

Вопрос: Как работает система аварийного отключения?

О: Обычно ЭСР работает в отказоустойчивом режиме, то есть в деактивированном состоянии любого цифрового датчика (вход) или исполнительного механизма (выход). Поэтому обнаружение отказов критических компонентов системы и полевых входов/выходов должно привести станцию ​​в безопасное состояние.
